Регулятор температуры ТКП-160Сг-М3 Термометр манометрический

Цена: 7 950 … 12 940 руб. без НДС

Подробнее на вкладке "Цены" (см. ниже)

Наличие на складе: Уточняйте

Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция Деловые линии
Деловые линии

Для заказа укажите следующие параметры:

Климатическое исполнение:
Выберите: УХЛ2 Т2 ТВ3 Диапазон измерения:
Выберите: -25...+75°C 0...100°C 0...120°C 100...200°C 200...300°C Класс точности:
Выберите: 1,5 2,5 Длина капилляра:
Выберите: 0,6м 1,0м 1,6м 2,5м 4,0м 6,0м 10,0м 12,0м 16,0м 25,0м Длина погружения термобаллона:
Выберите: 125мм 160мм 200мм 250мм 315мм 400мм 500мм 630мм 800мм 1000мм Защитная оболочка капилляра:
Выберите: А - медная Б - полиэтиленовая Диаметр термобаллона:
Выберите: 12мм 14мм 16мм Материал термобаллона:
Выберите: 12х18Н10Т - Нержавейка ЛС59-1 - Латунь Тип корпуса:
Выберите: Литой Штампованный Исполнение термометра:
Выберите: Настенное Щитовое Маркировка термометра:
ТКП-160Сг-М3-__ (__-__)-__-__-__-__ __ __ __

Отправить заявку


Термометры манометрические конденсационные показывающие сигнализирующие ТКП-160Сг-М3 предназначены для измерения температуры воды, масла и других неагрессивных жидкостей в промышленных установках и управления внешними электрическими цепями от сигнализирующих устройств.

ТКП-160Сг-М3 - новое поколение термометров манометрических сигнализирующих, пришедшее на смену одному из самых надежных сигнализирующих термометров ТКП-160Сг-М2.

Благодаря применению новых технологий изготовления деталей, нам удалось сделать термометр более легким, при этом повысив его надежность, снизив сроки изготовления и стоимость прибора.

Инфографика ТКП-160Сг-М3 Особенности Высокая надежность вследствие отсутствия в конструкции трибко-секторного механизма; Сигнализирующее устройство на микропереключателях; Разрывная мощность контактов 50ВА; Масса измерительной части 1,0 кг; Гарантия производителя 36 месяцев. Исполнения

Термометр ТКП-160 выпускается в нескольких исполнениях:

Дистанционный термометр (с гибкой связью); Местный термометр с радиальным расположением термобаллона; Местный термометр с осевым расположением термобаллона. Дистанционное исполнение термометра ТКП-160Сг-М3
Дистанционный Радиальное исполнение ТКП-160Сг-М3
Местный, радиальное исполнение Осевое Радиальное исполнение ТКП-160Сг-М3
Местный, осевое исполнение Технические характеристики Диапазон измерения Примечание Пределы допускаемой основной погрешности показаний, % от диапазона измерений Класс 1,5 Класс 2,5 -25 … 75 °С в диапазоне от минус 25 до 0 °С
± 2,5 ± 4,0 в диапазоне свыше 0 до 75 °С ± 1,5 ± 2,5 0 … 120 °С в диапазоне от 0 до 40 °С ± 3,0 ± 4,8 в диапазоне свыше 40 до 120 °С ± 1,8 ± 3,0 100 … 200 °С в диапазоне от 100 до 130 °С ± 2,5 ± 4,0 в диапазоне свыше 130 до 200 °С ± 1,5 ± 2,5 200 … 300 °С в диапазоне от 200 до 230 °С ± 2,5 ± 4,0 в диапазоне свыше 230 до 300 °С ± 1,5 ± 2,5 0 … 100 °С в диапазоне от 0 до 30 °С ± 2,5 ± 4,0 в диапазоне свыше 30 до 100 °С ± 1,5 ± 2,5 50 … 150 °С в диапазоне от 50 до 80 °С ± 2,5 ± 4,0 в диапазоне свыше 80 до 150 °С ± 1,5 ± 2,5



Параметр Значение Способ присоединения термобаллона гибкий, жесткий Пределы измерений -25 …+75
0 …100
0 …120
50 …150
100 …200
200 …300 Заполнители термосистемы хладон 22 или
метил хлористый или
этил хлористый или
ацетон или
толуол Длина капилляра, м 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 12,0; 16,0; 25,0 Диаметр термобаллона, мм 12, 14, 16 Глубина погружения термобаллона, мм 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000 Материал погружной части Нержавеющая сталь 12Х18Н10Т или
Латунь ЛС59-1 Вид защитной оболочки капилляра А - Медная
Б - Полиэтиленовая Класс точности 1,5
2,5 Вариация показаний не более абсолютного значения предела допускаемой основной погрешности показаний Пределы допускаемой дополнительной погрешности показаний от изменения температуры окружающего воздуха для местных термометров на каждые 10 °С изменения температуры, % от диапазона измерения ± 0,4 Пределы допускаемой дополнительной погрешности показаний от изменения температуры окружающего воздуха для дистанционных термометров на каждые 10 °С изменения температуры,% от диапазона измерения ± 0,4 плюс 0,01 на каждые 10 °С изменения температуры и на каждый метр дистанционного капилляра Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений Класс 1,5
± 2,5 для последних 2/3 шкалы
± 4,0 для первой 1/3 шкалы
Класс 2,5
± 4,0 для последних 2/3 шкалы
± 5,0 для первой 1/3 шкалы Вариация срабатывания сигнального устройства не более абсолютного значения предела допускаемой основной погрешности срабатывания сигнального устройства Пределы допускаемой дополнительной погрешности
срабатывания сигнализирующего устройства от
изменения температуры окружающего воздуха, °С ± 0,04Δt
Δt - абсолютное значение разности
между температурой окружающего
воздуха и 20°С Показатель тепловой инерции, с, не более спокойный воздух - 800,
спокойная вода - 30
воздух (скорость 7м/с) - 120,
вода (скорость 7м/с) - 6 Рабочее положение корпуса для термометров Вертикальное Габаритные размеры корпуса, мм, не более 200х90 Резьба присоединительного штуцера термобаллона М27x2-6g Защита от воды и пыли IP54 Группа виброустойчивости L3 по ГОСТ 12997-84 Напряжение внешних коммутирующих цепей
переменного тока 220В±25 50ГЦ± 1
250В±27 60ГЦ± 1 Разрывная мощность контактов сигнализирующего устройства, ВА 50 Масса, кг, не более 4,5 (для дистанционных)
2,5 (для местных) Средний срок службы, лет 10 Средняя наработка на отказ, ч 20000 Межповерочный интервал, лет 1 Гарантийный срок эксплуатации, лет 3 Климатическое исполнение по ГОСТ 15150 УХЛ2, Т2, ТВ3 Диапазон температур окружающего воздуха, °С от минус 50 до 60
от минус 10 до 55 Относительная влажность, % до 95 при 35°С

Выпускаются по СНИЦ.405 153.008

Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа; с защитной гильзой до 24,5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).

Примечание. Для термометров с пределом измерений 200-300°C термобаллоны изготавливаются из нержавеющей стали. Термобаллоны диаметром 12 и 14 мм также изготавливаются из нержавеющей стали.

Термометры не предназначены для эксплуатации во взрывопожароопасных помещениях.

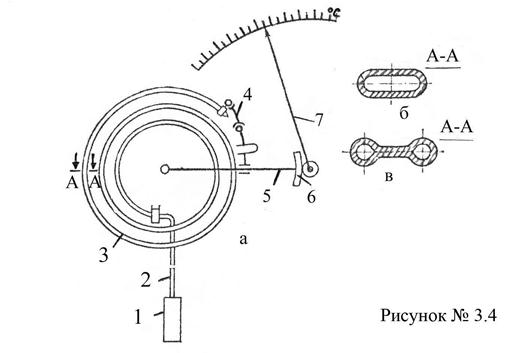

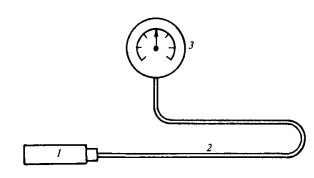

Термометр состоит из манометрической системы, измерительного и сигнализирующего устройств. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины.

Принцип действия термометра основан на строгой зависимости между температурой и давлением термометрического вещества, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.

Пределы замыкания и размыкания цепи задаются двумя указателями.

Конструкция термометра ТКП-160Сг-М3:

Конструкция термометра ТКП-160Сг-М3 Электрическая схема Электрическая схема ТКП-160Сг-М3

I - Принципиальная электрическая схема (К - контакт разъема)

II - Схема внешних соединения (Общ. - общий; Н - норма)

Расположение электрического разъема

Указатель сигнализирующего устройства Температурная отметка шкалы, на которой установлен указатель Порядок переключения контактов микропереключателя Правый Больше температуры измеряемой среды Правый указатель больше температуры Меньше температуры измеряемой среды Правый указатель меньше температуры Левый Больше температуры измеряемой среды Левый указатель больше температуры Меньше температуры измеряемой среды Левый указатель меньше температуры Габаритные и присоединительные размеры Габаритные и присоединительные размеры ТКП-160Сг-М3 Сертификаты
